斯派莎克阀门中国有限公司生产的SV607DS全启式安全阀采用球墨铸铁铸造,使用压力PN40,通径:150MM,应用在蒸汽介质是一般有一个突然全开动作,此突开动作时的压力为整定压力(突跳压力);应用在空气介质是,先打开与进口压力增加开高呈比例升高,然后再突然起跳全开,称二段式开启;一般不可用于液体介质。
阀芯开启的条件为:FT=FW+PL×S 其中: FT——弹簧预紧力 FW——外部附加力 PL—— 介质作用压力 S——安全阀密封面面积 则开启压力P为:P=PL+FW/S 当冷态时,P=FW/S 显然,如果能够准确地测定附加外力FW,就可以根据已知的阀芯面积S和系统工作压力,很容易地求得安全阀的开启压力P。这即为安全阀在线测试技术的设计依据和原理。

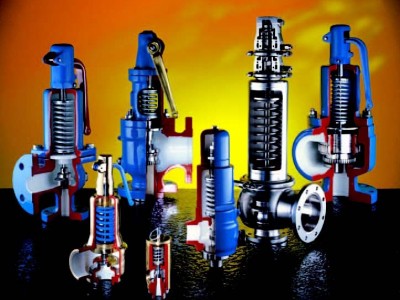

斯派莎克SV607DS全启式安全阀
